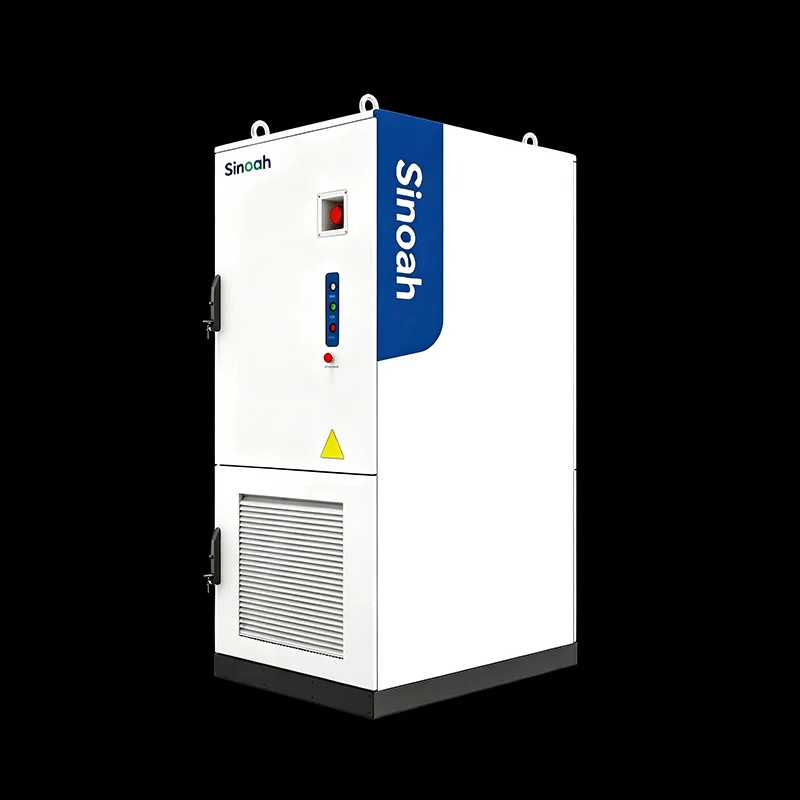

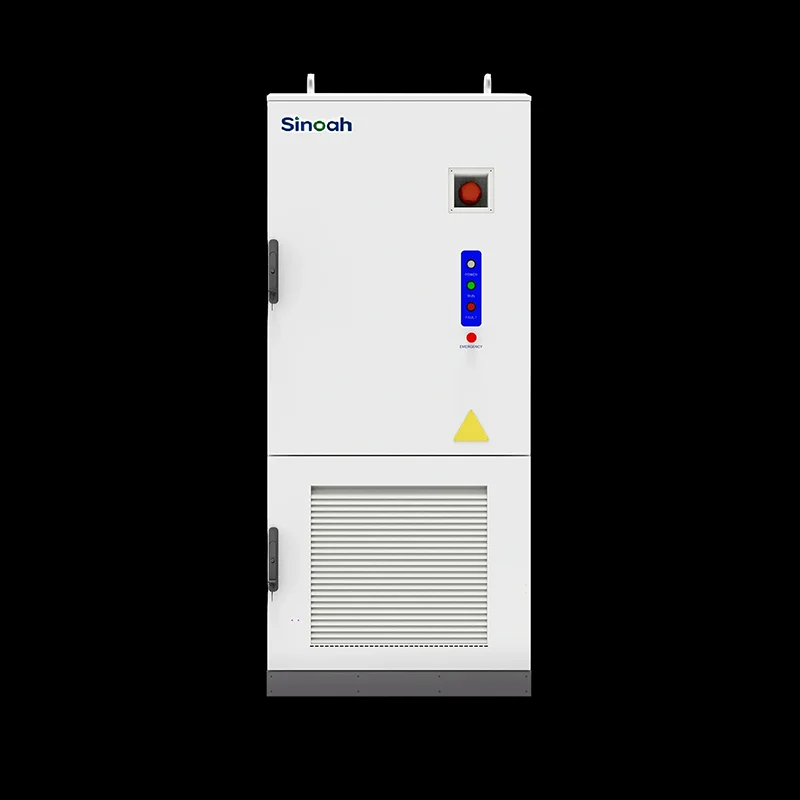

125кВт / 261кВт/сағ сұйық салқындатылған ESS шкафы

314Ah LFP ұяшықтары, 8000+ цикл мерзімі, 3°C шегінде бақыланатын ұяшық температурасының айырмашылығы және 10 жылдық ұяшық кепілдігі бар Sinoah Energy 125кВт / 261кВт сұйық салқындатылған ESS шкафы зауыттар, қонақ үйлер, қоймалар, коммерциялық ғимараттар, электр тораптары және электр тораптары үшін жарамды. Оның ықшам 1050×1350×2400 мм корпусы шамамен 1,4 м² алып жатыр және сыртқы қондырғыларды талап ететін IP55 қорғанысын қамтамасыз етеді.

Коммерциялық ESS-ті жылдамырақ орналастыруға арналған барлығы бір дизайн

Sinoah Energy 125kW / 261kWh сұйық салқындатылған ESS шкафы коммерциялық энергияны сақтауға қажетті негізгі компоненттерді бір зауытта құрастырылған жүйеге біріктіреді. Батарея жүйесі 728–936 В тұрақты кернеу диапазоны бар 261 кВт/сағ сыйымдылықты қамтамасыз ететін 1P260S ретінде конфигурацияланған LFP 3,2V/314Ah ұяшықтарын пайдаланады.

400 В айнымалы ток шығысы бар 125 кВт қос бағытты ДК батарея мен желі арасындағы екі жақты қуатты түрлендіруді басқарады, ал біріктірілген BMS ұяшық деңгейінде батарея жағдайларын үздіксіз бақылайды. Кірістірілген EMS ең жоғары қырыну, жүктемені ауыстыру, тарифтерді оңтайландыру және жаңартылатын энергияны пайдалану сияқты жұмыс стратегияларын басқарады. Біріктірілген электр қуатын бөлу, өлшеу, автоматты ажыратқыштар, асқын кернеуден қорғау, салқындату және аэрозольді өрттен қорғау алаңды орнатудың күрделілігін одан әрі азайтады.

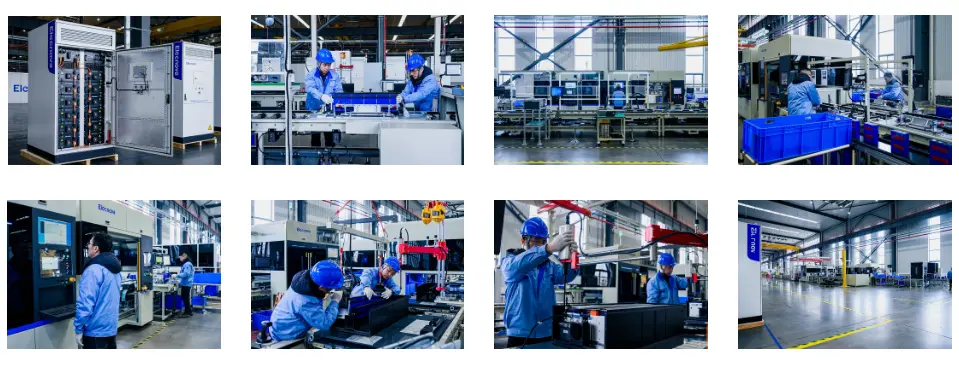

Шкаф алдын ала құрастырылған және зауытта тексерілгендіктен, тұтынушылар негізінен орнату негізін дайындап, қажетті электр қосылымдарын аяқтауы керек, бұл бөлек орнатылған батареямен, ДК және басқару жабдығымен салыстырғанда орналастыру уақытын қысқартуға көмектеседі.

Энергияны коммерциялық басқаруға арналған 125 кВт қуат және 261 кВт сағ

125 кВт қуат шығысы мен 261 кВт/сағ қуат сыйымдылығының үйлесімі қуат сұранысын басқару мен энергияны ауыстыру арасындағы практикалық теңгерімді қамтамасыз етеді. Қысқа мерзімді сұраныс шыңдары бар кәсіпорындар үшін желілік қуат сұранысын азайту үшін жүйе жылдам зарядсыздануы мүмкін. Қолдану уақытындағы қолданбалар үшін ол арзанырақ кезеңдерде зарядталады және электр бағасы жоғары болған кезде разрядталады.

Нақты сақтық көшірме ұзақтығы қосылған жүктемеге байланысты. Тұрақты 125 кВт жүктеме кезінде номиналды 261 кВт/сағ қуат жүйенің жоғалуы мен резервтік параметрлерге дейін шамамен екі сағаттық теориялық қуат беруді білдіреді. Төменгі маңызды жүктемелер қол жетімді резервтік көшіру ұзақтығын ұзартуы мүмкін, бұл шкафты әртүрлі төтенше қуат стратегияларына қолайлы етеді.

3°C шегінде температураны теңестіру арқылы жетілдірілген сұйық салқындату

Батарея температурасының біркелкілігі ұяшықтардың қартаюына, қауіпсіздігіне және жүйенің ұзақ мерзімді жұмысына тікелей әсер етеді. Sinoah Energy ECO-E261LP-2A ұяшық температурасының айырмашылығын 3°C шегінде сақтау үшін қаптама деңгейіндегі сұйық салқындатуды пайдаланады.

Біркелкі ұяшық температурасы жергілікті термиялық кернеуді азайтуға көмектеседі және тұрақты зарядтау мен разрядтау өнімділігін қолдайды. Сұйық салқындату жүйесі PCS және басқа электрлік компоненттер үшін ауаны мәжбүрлі салқындатумен біріктіріліп, гибридті жылуды басқару архитектурасын жасайды.

Бұл тәсіл сонымен қатар 261 кВт/сағ батарея сыйымдылығын 1050 × 1350 × 2400 мм корпусқа сыйғызуға мүмкіндік беретін ықшам шкаф дизайнын қолдайды. Жүйе -25°C-тан +55°C-қа дейінгі қоршаған орта температурасында жұмыс істеуге арналған.

Қырынудың шыңына, жүктемені ауыстыруға және күн сәулесін оңтайландыруға арналған интеллектуалды EMS

Біріктірілген EMS Sinoah Energy ESS кабинетіне электр энергиясына сұраныс пен энергия бағасының өзгеруіне жауап беруге мүмкіндік береді. Жүйе тек резервтік батарея ретінде жұмыс істеудің орнына электр қуатының қалай және қашан сақталатынын және пайдаланылуын белсенді түрде басқара алады.

1. Ең жоғары қырыну және жүктемені ауыстыру

Электр энергиясына жоғары сұраныс кезінде EMS батареяны зарядсыздандыруға және желіден алынатын қуат мөлшерін азайтуға бұйрық бере алады. Сұраныс төмен кезеңдерде жүйе батареяны қайта зарядтай алады. Бұл бизнеске сұраныс шыңдарын басқаруға және электр энергиясын тұтыну профилін оңтайландыруға көмектеседі.

2. Тарифтерді пайдалану уақытын оңтайландыру

Электр энергиясын пайдалану уақытының тарифтері бойынша жұмыс істейтін кәсіпорындар батареяны арзанырақ кезеңдерде зарядтауға және қымбатырақ кезеңдерде зарядсыздандыруға болады. Қаржылық пайда жергілікті электр қуатының бағасына, жұмыс кестелеріне, жүйенің тиімділігіне және велосипедпен жүру стратегиясына байланысты.

3. PV + Сақтау интеграциясы

Күн PV-мен жабдықталған коммерциялық ғимараттар үшін, жердегі сұраныс аз болған кезде, артық күн генерациясын экспорттаудың орнына сақтауға болады. Сақталған энергияны кейінірек күн энергиясы азайған кезде пайдалануға болады, бұл күннің өзін-өзі тұтынуын жақсартады және желілік электр энергиясына тәуелділікті азайтады.

4. PV + Сақтау + EV зарядтау

Электр қуатын зарядтау сайттың қуат сұранысының кенеттен өсуіне әкелуі мүмкін. 125 кВт ESS шкафы инфрақұрылымды зарядтау үшін қуат буфері ретінде әрекет ете алады, бұл бизнеске зарядтау жүктемелерін басқаруға көмектеседі және сайттың электрлік шарттарына байланысты қымбат тұратын желі қосылымын жаңарту қажеттілігін азайтады.

5. Апаттық қуат көзі

Сақтық көшірме жұмысы үшін конфигурацияланған кезде жүйе желілік үзілістер кезінде белгіленген сыни жүктемелерге қуат бере алады. Қол жетімді сақтық көшірме ұзақтығы жүктеме профиліне, резервтік параметрлерге, PCS конфигурациясына және тораптың электр дизайнына байланысты.

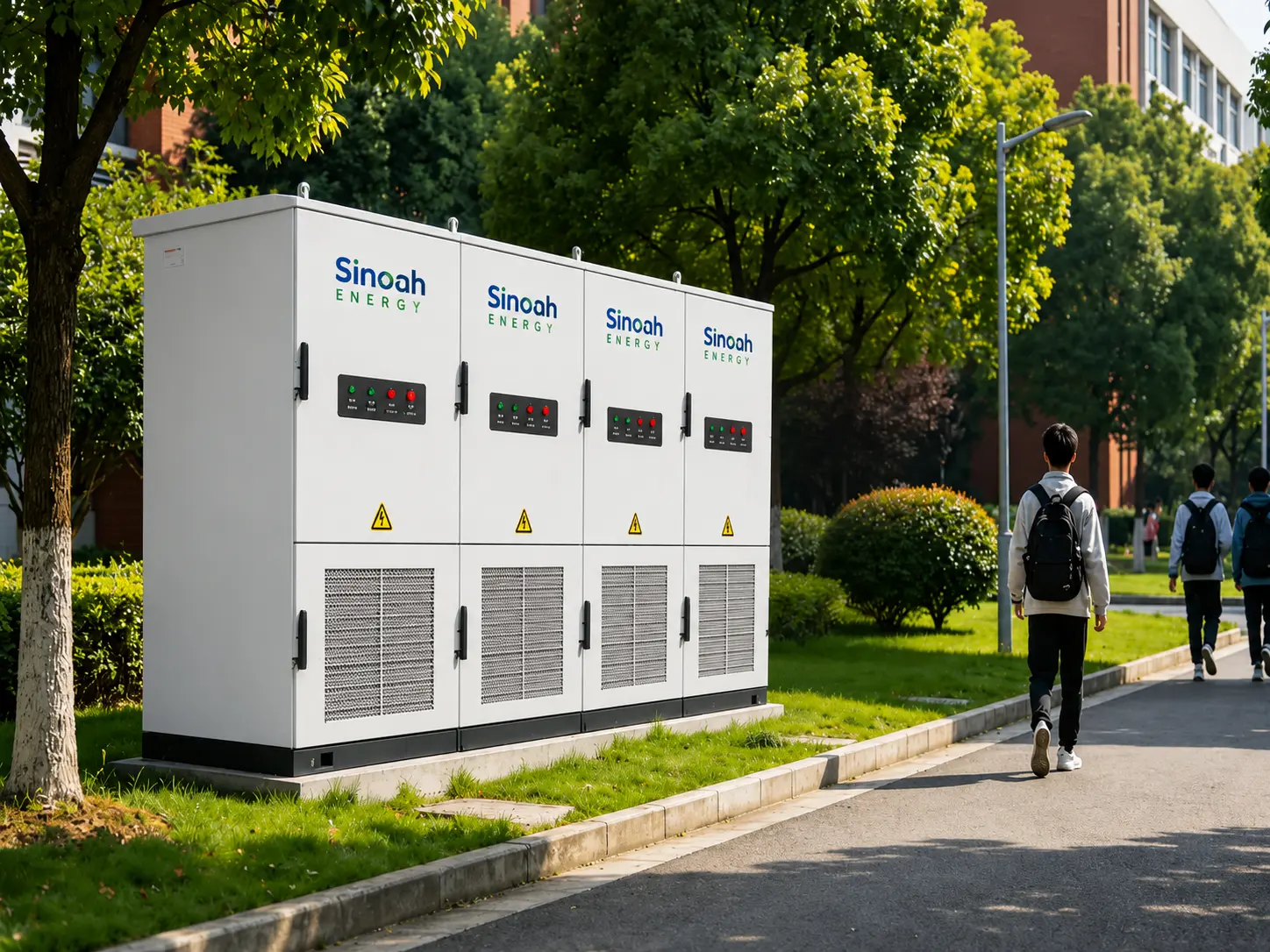

Сыртқы коммерциялық орнатуға арналған шағын IP55 шкафы

Коммерциялық энергияны сақтау жобалары көбінесе жабық кеңістікке ие, бұл сыртқы орнатуды маңызды мәселе етеді. Sinoah Energy шкафының өлшемі 1050×1350×2400 мм және шамамен 1,4 м² аумақты алып жатыр.

Оның IP55 корпусы шаң мен су ағындарынан қорғауды қамтамасыз етеді, ал C4 коррозияға қарсы қорғаныс өнеркәсіптік және жағалаудағы орталарда орнатуды қолдайды. C5 коррозияға қарсы қорғаныс жоба ортасы талап ететін жерлерде де қол жетімді.

Орнату орны қолайлы бетон іргетасын, жеткілікті желдету мен қауіпсіздік саңылауларын және тексеру мен техникалық қызмет көрсету үшін тиісті қолжетімділікті қамтамасыз етуі керек.

Көпқабатты батарея және өрт қауіпсіздігі

261 кВт/сағ литий батарея жүйесін коммерциялық ортада қолдану кезінде қауіпсіздік маңызды. Sinoah Energy ұяшық деңгейіндегі бақылауды, BMS қорғанысын, жылуды басқаруды және шкаф ішіндегі өртті сөндіруді біріктіреді.

BMS жұмыс жағдайларын бақылайды және артық кернеу, төмен кернеу, артық ток, артық температура және қысқа тұйықталу жағдайларынан қорғауды қамтамасыз етеді. Батарея деңгейінде анықталған өрт оқиғаларына жауап беру үшін аэрозоль негізіндегі PACK деңгейіндегі өртті сөндіру жүйесі біріктірілген.

Жүйе UN38.3, IEC 62619, IEC 63056, IEC 62477-1, IEC 61000-6-2/4 және UL 9540A сияқты халықаралық стандарттар мен сертификаттау талаптарына сәйкес жасалған. Қолданылатын тор сәйкестігі мақсатты нарыққа және жоба талаптарына сәйкес EN 50549, G99, VDE4105, NRS097, C10/11, CEI0-21 және CEI0-16 конфигурацияларын қамтиды.

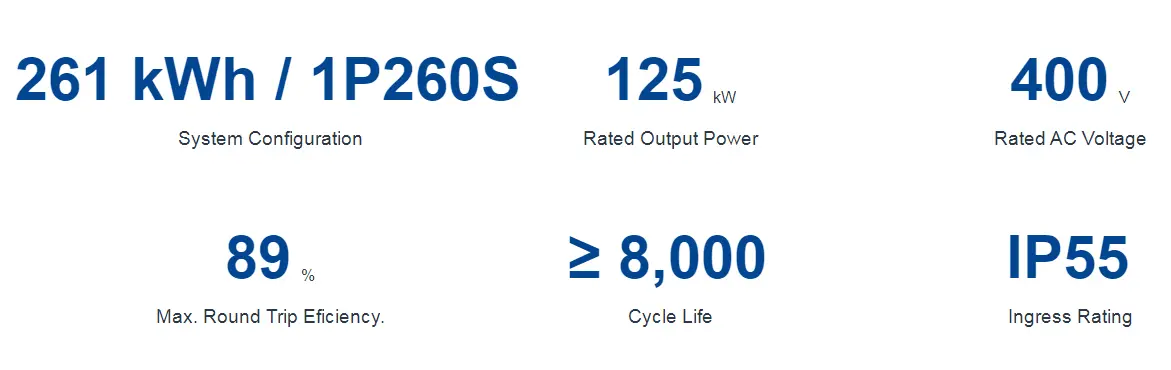

Техникалық сипаттамалар

125 кВт / 261 кВт сағ ESS шкафына арналған әдеттегі қолданбалар

1. Өндіріс орындары

Машиналары, өндірістік желілері, компрессорлары немесе басқа жоғары қуатты жабдықтары бар зауыттар жүйені сұраныс шыңдарын азайту және энергияны тұтынуды арзанырақ кезеңдерге ауыстыру үшін пайдалана алады.

2. Қонақ үйлер мен коммерциялық ғимараттар

Қонақ үйлер, кеңселер, сауда орындары және басқа коммерциялық ғимараттар өзін-өзі тұтынуды жақсарту, ең жоғары сұранысты басқару және желі үзілістері кезінде маңызды жүктемелерді ұстап тұру үшін батареяны сақтауды күн PV-мен біріктіре алады.

3. Қоймалар және логистикалық орталықтар

Қоймалар негізгі операцияларды резервтік энергиямен қамтамасыз ете отырып, жарықтандыру, HVAC, тоңазытқыш, автоматтандыру жүйелері және зарядтау жабдығынан электр энергиясына сұранысты басқару үшін шкафты пайдалана алады.

4. Коммерциялық күн + сақтау жобалары

Жүйе жұмыс орнындағы сұраныс төмен кезеңдерінде артық PV генерациясын сақтайды және күн қуаты азайған кезде жинақталған энергияны босатады, бұл бизнеске күн энергиясына инвестициялау құнын арттыруға көмектеседі.

5. EV зарядтау инфрақұрылымы

ESS шкафы жоғары зарядтау жүктемелерін буферлеу және бір уақытта зарядтау сұранысының желі қосылымына әсерін азайту арқылы коммерциялық EV зарядтау қолданбалары үшін қосымша қуат сыйымдылығын қамтамасыз ете алады.

Мысал: Коммерциялық қонақ үйдегі энергияны басқару

150 кВт күн PV жүйесі, электр энергиясын зарядтау инфрақұрылымы және шамамен 450 000 кВт/сағ жылдық электр тұтынуы бар 120 бөлмелі қонақүй түстен кейінгі тіркелу және кешкі операциялар кезінде сұраныстың айтарлықтай шыңына жетуі мүмкін.

Тиісті EMS стратегиясымен Sinoah Energy 125кВт / 261кВт/сағ ESS шкафы сайт сұранысы жоғары кезеңдерінде зарядсыздандырады, артық күн энергиясын сақтайды және арзанырақ тарифтік кезеңдерінде зарядтай алады. Ықтимал үнемдеу қонақ үйдің нақты жүктеме профиліне, тариф құрылымына, күн энергиясын өндіруге, жұмыс кестесіне және жергілікті желі төлемдеріне байланысты.

Жобаның бұл түрі үшін жүйе бір мезгілде энергия үнемдеу стратегиясына сүйенбей, ең жоғары сұранысты басқаруды, күннің өзін-өзі тұтынуын, пайдалану уақытын оңтайландыруды және төтенше қуат талаптарын шеше алады.

Ұзақ мерзімді сенімділік және Ұлыбританияның техникалық қолдауы

Sinoah Energy коммерциялық энергия сақтау жобалары үшін Ұлыбританияда техникалық қолдау көрсетумен тікелей зауыттық өндірісті біріктіреді. 125кВт / 261кВт/сағ жүйе ұзақ мерзімді жобаны жоспарлауды қолдайтын 8000+ цикл мерзімін және 10 жылдық ұяшық кепілдігін қамтамасыз етеді.

Біріктірілген жүйе ретінде шкаф аккумулятор, PCS, BMS, EMS, салқындату, қуатты тарату және қауіпсіздік функциялары үшін бір үйлестірілген шешімді қамтамасыз етеді. Sinoah Energy сонымен қатар жобаға қатысты конфигурацияны, орнатуды жоспарлауды, жүйені кеңейтуді және әртүрлі коммерциялық сайттар үшін техникалық талаптарды қолдай алады.

Нақты әлемдік қолдану: 120 бөлмелі қонақүй энергия шығындарын 30%-ға азайтады

Ұлыбританияның оңтүстік-шығысындағы 120 бөлмелі қонақүйде 150 кВт күн PV жүйесі, қонақтарға арналған электр қуатын зарядтау қондырғылары және шамамен 450 000 кВт/сағ электр энергиясын тұтынуы бар. Қонақ үй «Пайдалану уақыты» тарифі бойынша жұмыс істейді, электр қуатының ең жоғары тарифтері 32р/кВт/сағ, ал шекті тарифтер 11р/кВт/сағ.

Қонақ үйді орнатпас бұрын күндізгі тіркелу, асүйді пайдалану және кешкі қызмет көрсету кезінде электр энергиясына деген сұраныс үнемі шамамен 180 кВт-қа жетті. Бұл сұраныстың шыңдары электр энергиясының құнын арттырды, ал қонақүйдің күндізгі күн энергиясының бір бөлігі салыстырмалы түрде төмен тарифтермен желіге экспортталды.

Sinoah Energy 125kW / 261kWh сұйық салқындатылған ESS шкафын орнатқаннан кейін біріктірілген EMS ең жоғары қырыну, күнді оңтайландыру және энергияны пайдалану уақытын басқару үшін конфигурацияланды. Түстен кейінгі сұраныс шыңына жеткенде, батарея зарядсызданып, желілік сұранысты шамамен 180 кВт-тан 125 кВт-қа дейін төмендетеді, бұл сұранысқа байланысты жыл сайынғы әлеуетті үнемдеуде 10 000 фунт стерлингтен асады.

Сонымен бірге, бұрын экспортталған күн энергиясының артық қуатын 261 кВт/сағ батареяда сақтауға және кешкі жұмыс кезінде пайдалануға болады. Мысал жұмыс жағдайларында күн энергиясын өздігінен тұтыну шамамен 50%-дан 85%-ға дейін өсті, бұл қосымша электр энергиясын үнемдеуге мүмкіндік берді.

Жүйе сонымен қатар түнгі ең жоғары емес кезеңде шамамен 11р/кВт/сағ зарядталады және қымбатырақ кезеңдерде шамамен 32р/кВт/сағ зарядталады. Бұл 21р/кВт/сағ баға айырмашылығы аккумулятордың тиімділігі мен сайттың нақты жұмыс стратегиясын ескере отырып, тарифтік арбитражға қосымша мүмкіндік жасады.

Осы операциялық болжамдарға сүйене отырып, қонақ үй 25 000 фунт стерлингтен астам жалпы жылдық энергия үнемдеуге қол жеткізе алады, сонымен қатар резервтік қуат мүмкіндігіне ие болады және күн PV жүйесін жақсырақ пайдалана алады. 8000+ цикл мерзімі және 10 жылдық ұяшық кепілдігі бар Sinoah Energy жүйесі энергия шығындарын азайту және қуат тұрақтылығын жақсарту үшін ұзақ мерзімді шешімді ұсынады.

Жиі қойылатын сұрақтар

1. 125кВт / 261кВт/сағ ESS жүйесі бизнесті қанша үнемдей алады?

Ықтимал үнемдеу электр энергиясының тарифтеріне, ең жоғары сұраныс төлемдеріне, күнделікті жүктеме үлгілеріне, күн энергиясын өндіруге, батареяларды пайдалану стратегиясына және жергілікті ережелерге байланысты. Қолайлы коммерциялық сайттар үшін ең жоғары қырыну, тарифтік арбитраж және күн энергиясын өздігінен тұтынудың жоғарылауы жыл сайын айтарлықтай үнемдеуге мүмкіндік береді. Күтілетін өтелу мерзімін есептемес бұрын сайтқа тән жүктеме мен тарифтік талдауды аяқтау керек.

2. Жүйе орнату үшін қанша орын қажет?

Шкафтың өлшемі 1050 × 1350 × 2400 мм және шамамен 1,4 м² аумақты алып жатыр. Сәйкес бетон іргетасы және электр қосылымдары, қауіпсіздік талаптары, тексеру және техникалық қызмет көрсету үшін жеткілікті бос орын қамтамасыз етілуі керек.

3. Сұйық салқындату мен ауаны салқындатудың айырмашылығы неде?

Батарея жинақтары температураның біркелкілігін жақсартып, термиялық кернеуді азайтуға көмектесетін ұяшықтардағы температура айырмашылығын 3°C шегінде ұстап тұру үшін сұйық салқындатуды пайдаланады. Ауаны мәжбүрлі салқындату PCS және басқа компоненттер үшін де қолданылады. Бұл гибридті жылуды басқару дизайны тек ауадағы батареяны салқындату жүйесіне қарағанда батарея температурасын дәлірек басқаруды қамтамасыз етеді.

4. 261 кВт/сағ батарея резервтік қуатпен қанша уақыт қамтамасыз ете алады?

Сақтық көшірменің ұзақтығы нақты қосылған жүктемеге байланысты. Үздіксіз 125 кВт жүктеме кезінде 261 кВт сағ түрлендіру шығындарын, жұмыс резервтерін және жүйе шектеулерін есепке алмас бұрын шамамен екі сағаттық теориялық батарея қуатын білдіреді. Төменгі жүктемелер сақтық көшірме жасаудың ұзағырақ ұзақтығын қамтамасыз ете алады.

5. 125кВт / 261кВт/сағ жүйе күн PV-мен жұмыс істей ала ма?

Иә. Біріктірілген EMS PV генерациясын және батареяны зарядтау мен зарядсыздандыруды үйлестіре алады. Артық күн энергиясын кейінірек пайдалану үшін сақтауға болады, бұл жердегі күн энергиясын тұтынуды арттыруға және желілік электр энергиясын сатып алуды азайтуға көмектеседі.

6. Жүйе EV зарядтауды қолдай ала ма?

Иә. ESS шкафын коммерциялық EV зарядтау инфрақұрылымымен біріктіруге болады. Жоғары зарядтау сұранысы кезінде қосымша қуат беру арқылы ол сайттың ең жоғары жүктемелерін басқаруға және бар желі қосылымындағы қысымды азайтуға көмектеседі.

7. Шкаф сыртта орнатуға жарамды ма?

Иә. Шкафтың IP55 стандартына сай корпусы және C4 коррозияға қарсы қорғанысы бар, бұл оны сыртқы коммерциялық қондырғыларға жарамды етеді. Орнату алдында сайттың жағдайы, іргетастың дизайны, рұқсаттар, өрт қауіпсіздігі талаптары және жергілікті ережелер бағалануы керек.
